低压串联电抗器的限流和滤波作用

2020-06-30 15:07:52

电网容量的扩大,使得系统短路容量的额定值迅速增大。如在500kV变电所的低压35kV侧, 三相对称短路电流有效值已经接近50kA。为了限制输电线路的短路电流,保护电力设备,必须安装电抗器,电抗器能够减小短路电流和使短路瞬间系统的电压保持不变。

低压串联电抗器回路安装阻尼电抗器(即串联电抗器),低压串联电抗器回路投入时起抑制涌流的作用。同时与低压串联电抗器组一起组成谐波回路,起各次谐波的滤波作用。如在500kV变电所35kV无功补偿装置的低压串联电抗器回路中,为了限制投入低压串联电抗器时的涌流和抑制电力系统的高次谐波,在35kV低压串联电抗器回路中必须安装阻尼电抗器,抑制3次谐波时,采用额定电压35kV,额定电感量26.2mH,额定电流350A干式空心单相户外型阻尼电抗器,它与2.52Mvar低压串联电抗器对3次谐波形成谐振回路,即3次谐波滤波回路。

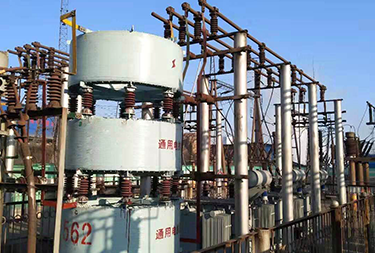

低压串联电抗器

同样,为了抑制5次及以上高次谐波,采用了额定电压35kV,额定电感量9.2mH,额定电流382A单相户外型阻尼电抗器,它与2.52Mvar低压串联电抗器对5次及以上高次谐波形成谐振回路。起到了抑制高次谐波的作用,需要说明的是,在国家标准《电抗器》GB10229—88和IEC289—88国际标准中均对阻尼电抗器的使用和技术条件作了规定。但目前国内有些部门将阻尼电抗器称为串联电抗器,严格来讲是不合适的,因为上述标准中均没有串联电抗器这个名称。
