谐波治理串联电抗器

2020-07-09 13:33:48

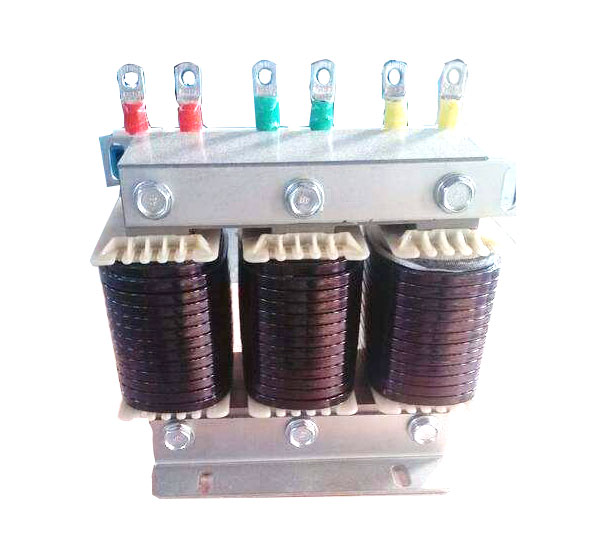

谐波治理串联电抗器
详细介绍:

谐波治理串联电抗器的重要参数,而电抗率的大小将直接影响它的作用与系统的安全。为能合适的选用电抗率,必须了解电容器接入处电网存在谐波的背景。只有通过实测各次谐波后,オ能使用电容器与之串联的电抗器相匹配。

(1)补偿电容器接入处的背景谐波为三次,而且含量已超过或接近标准时,宜选用12%的串联电抗器。

(2)补偿电容器接入处的背景谐波为3次和5次为主,而且两者含量均较大,宜选用12%与4.5%~6%两种电抗率混装方式的串联电抗器,以保证抑制3次谐波放大为前提。该方案优点比全部采用串联12%方案可降低无功损耗。

(3)当补偿电容器接入处的背景谐波为3次为主,并含有5次以上谐波,但含量较少,可选用0.1-1%的电抗器。

(4)当补偿电容器接入处的背景谐波以3次和5次为主,但3次谐波含量较少,而5次谐波含量己超过或接近标准值,应选用6%的串联电抗器。

(5)当补偿电容器接入处的背景谐波为5次及以上时,而且5次谐波含量较大,应选用6%的串联电抗器。


谐波治理串联电抗器
