串联电抗器常见的故障分析

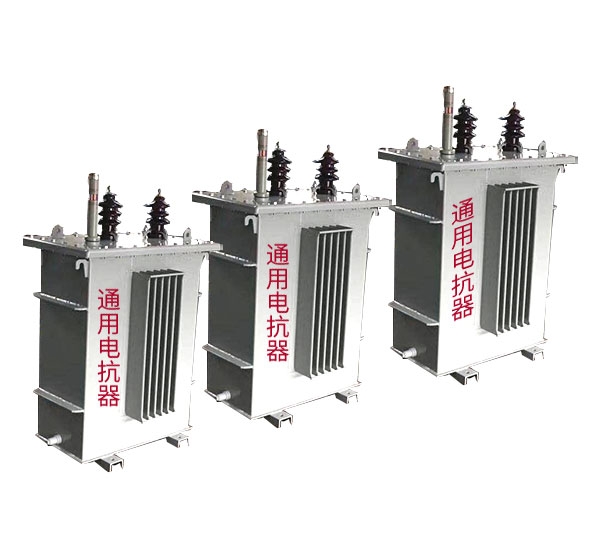

低压串联电抗器(电容电抗器)一般串联在高压电力电容器或电容器组回路中，其主要效果是克制高次谐波，削减网络电压波形的畸变，束缚电容器在分相切投时的涌流。串联电抗器(电容电抗器)在工作中常出现的问题与解决办法如下。

一、串联电抗器(电容电抗器)引线接头烧毁。

在电网中工作中，常常出现串联电抗器(电容电抗器)引线接头焚毁的现象。即外绝缘、各相出线端子与引出铜排联接处灼伤显着，某相负荷侧引线端子烧熔掉落。电容器完好无损，对电抗器进行相关试验，未发现反常。经分析以为绕组与引线联接不良，在工作中，由于振荡发生绕组与引线联接松动，接触电阻偏大，电容器组合电抗器投入工作后端子联接处反常发热，导致接触电阻进一步变大，恶性循环后联接处温度急剧上升，高温致使端子烧损并拉弧引起相间短路。应在规划电抗器中要考虑避免绕组与引线联接处因接松动引线烧毁现象。如在规划时运用螺栓联接，要考虑避免螺栓滚动，发生虚接，或用铜排与铜排联接。

二、有分接电抗器烧毁剖析。

有分接电抗器是指在绕组上抽出一个或两个分接头，使电抗器能够当成两台或三台不同容量的电抗器运用。电抗器在运转中，因为设备时把电抗器引线接头接错，使电容器档位与电抗器上的档位不匹配，电抗器不能有效地滤掉高次谐波，起不到电抗器应有的效果，并使电抗器在分接段线匝电密升高数倍，温升到达几百K，铁心磁密饱满，然后使电抗器绕组烧毁。在运用说明书和外形图中应注明设备办法。现场设备人员一定要仔细，防止设备过错和松动现象。

三、电抗器选择不妥而烧毁。

并联电容器用串联电抗器(电容电抗器)   要是为了下降电力电容器组在投切过程中的涌流倍数和克制电网的高次谐波。假如电抗器参数选择不妥，将使谐波扩大，电抗器上的电流和电压增大，使铜导线过热，绕组上的绝缘层老化击穿，出现短路而焚毁。为了使电抗器在电网内充分发挥效益。选择准则应该是使地址网络内占份额的谐波分量的相应总电抗值挨近于零，也便是应该使该次谐波分量的感抗和容抗挨近相等，则要满足联系式xL＞xc/n2：如系统中以5次谐波为主，则xL＞xc/52＝0.04xc；如系统中以3次谐波为主，则xL＞xc/32＝0.11xc。在实践使用中如要为5次及以上的谐波，常选用电抗值为（5%～6%）xc 的串联电抗器(电容电抗器)；而如   要为了束缚3 次及以上谐波，常选用电抗值为（12%～13%）xc 的串联电抗器(电容电抗器)。需留心是xc和xL不能刚好相等，以防发生电磁谐振，导致发生过电压。一般来说，选择电抗器的感抗较容抗稍大即可。这样既避开了谐振点，又克制了谐波。因此，这就要求用户对地址网络含有的高次谐波分量的类型和数量有一个较详细的了解。需通过测验，获得有关谐波分量的参数。
