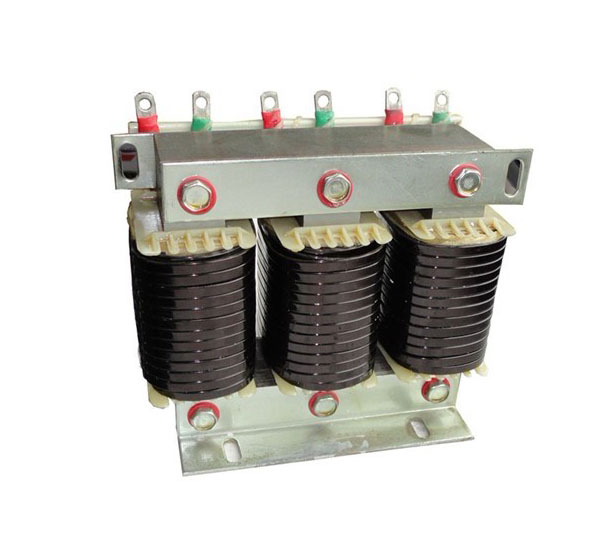

低压滤波电抗器

低压滤波电抗器原理：

滤波电抗器，也就是滤波电感，说白了就是线圈。交流电经半波或全波整流后，其波形起伏变化很大，对于一些要求较高的场合，这样的电源是没法使用的。

交流电流经电感线圈时，线圈会产生自感电动势，此电动势会随着电流波形的变化而变化，并总是要阻止原电动势的增大或减小，输入电流增大时，自感电动势会阻止电流增大，输入电流减小时，自感电动势会阻止电流减小，从而达到减小波形的起伏的作用，就像一根弯曲的绳子穿过一根不太大的管子一样，绳子会被捋直。 感抗等于电感和频率的积，当电流频率高到一定程度时，感抗就很大了，这样对于高频率交流电来说，电感就想当于是开路的，这样可以在电路中起到一个阻隔高频的作用，而让直流电流和低频的电流通过，也就是可以滤掉高频波。

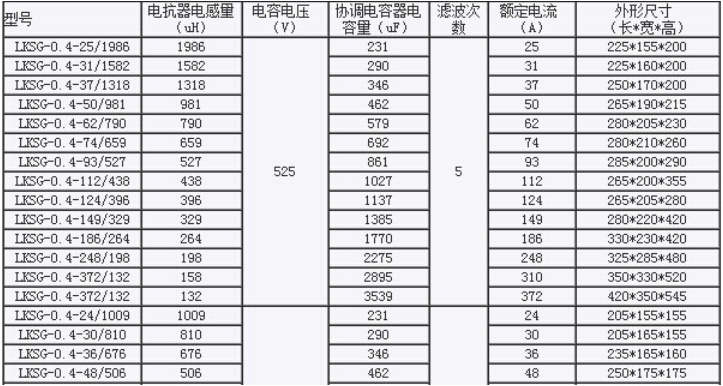

滤波电抗器型号:
